當前，神經系統疾病已成為全球第二大死亡原因。近年來，腦腫瘤、帕金森病、強迫癥、癲癇等常見腦神經功能性重大疾病隨年齡增長患病率顯著上升，嚴重影響患者生活質量。目前臨床常用的診療手段包括穿刺活檢、深部電極植入、射頻消融、腫瘤切除和局部給藥等。
傳統框架式立體定向手術依賴術前影像與框架匹配實現手動靶點定位，操作復雜且對醫生經驗要求較高；而無框式非磁共振兼容立體定向機器人手術雖通過機械臂與術前影像實現了自動靶點定位給，卻因缺乏術中實時影像與顱內環境監測能力，難以應對術中腦組織漂移等問題。術中磁共振影像（MRI）引導技術可在手術過程中同步實現解剖結構與功能評估，動態適應組織形變并避開關鍵功能區，但其臨床應用仍面臨多自由度大范圍運動與高精度定位難以兼顧、受限空間下長距離精準穿刺操作復雜，以及術中磁共振成像時空分辨率難以同時優化等挑戰。此外，強磁場環境對機器人系統的材料、驅動與傳感技術提出了嚴格的磁兼容性要求。
在這一背景下，國家重點研發計劃“智能機器人”專項設立“腦神經介入核磁兼容穿刺機器人技術與系統”項目。該項目面向腦疾病精準治療的迫切臨床需求，聚焦驅動、感知、成像導航與植入器械四大核心方向，致力在氣液混合宏微驅動、仿生蠕動穿刺、實時磁共振成像與導航、低偽影光纖力感知穿刺針等關鍵技術方面實現突破，構建具備術前-術中配準、路徑規劃與亞毫米級在體定位能力的智能手術機器人系統。
▍破局臨床難題，實現高端裝備國產化
近日，由上海交通大學醫療機器人研究院、上海市柔性醫療機器人重點實驗室楊廣中教授團隊牽頭承擔的這一專項取得重要進展。該團隊首創機器人氣液宏微驅動、仿生蠕動穿刺針驅動及術中宏微磁共振成像技術，并提出了一種術中磁共振影像導航的腦神經介入手術機器人系統，即MRI引導機器人立體定向神經介入系統。
該成果有效解決了當前腦神經介入磁共振兼容機器人普遍面臨的精度有限、兼容性不足、工作空間受限和術中成像時空分辨率矛盾等關鍵問題，為推進腦神經介入手術的精準化、實時磁共振導航及磁共振微創診療一體化發展提供了重要技術支撐。同時，項目突破的關鍵技術與核心部件已實現國產化，推動了磁共振兼容驅動、傳感、制造與系統集成技術的協同創新，為我國高端醫療裝備自主可控與人民健康保障提供了有力支撐。

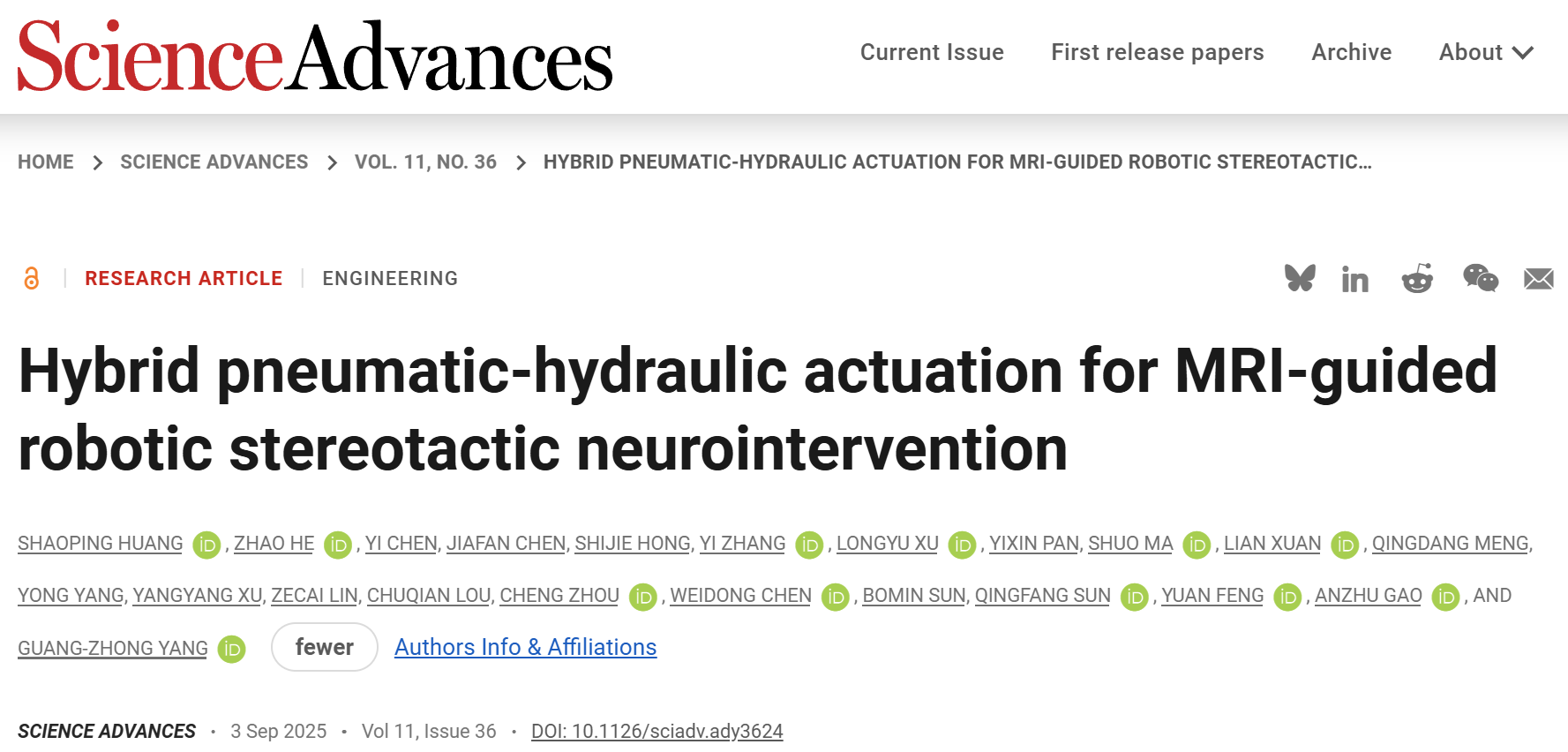

前不久，該項目最新研究成果的相關論文已以“Hybrid pneumatic-hydraulic actuation for MRI-guided robotic stereotactic neurointervention”為題，發表于《Science Advances》。論文共同第一作者為上海交通大學醫學院附屬同仁醫院黃少平博士后與上海交通大學何釗博士后，通訊作者為上海交通大學楊廣中教授、高安柱教授、馮原教授以及上海交通大學醫學院附屬瑞金醫院孫青芳主任醫師。研究得到了國家重點研發計劃、國家自然科學基金及上海市科技專項等項目的資助，并受到工業和信息化部產業發展促進中心、磁共振診療高端技術國家工程研究中心、上海市科學技術委員會、上海市醫療機器人技術創新中心、上海市柔性醫療機器人重點實驗室、上海交通大學醫療機器人研究院、上海交通大學生物醫學工程學院、上海交通大學自動化與感知學院、上海交通大學醫學院附屬瑞金醫院等單位的支持。
▍MRI引導機器人系統的實現與構成
項目團隊所提出的術中磁共振影像導航的氣液混合宏微驅動腦神經介入手術機器人硬件系統主要由兩大核心部分構成，一個是8自由度氣液混合宏微驅動立體定向系統，另一個是2自由度仿生蠕動式軟體驅動器。該系統結合宏微磁共振成像技術，可在手術過程中可實現交互導航與閉環控制，并在接近目標時精確識別局部結構及針尖位置。
術中磁共振影像導航的氣液混合宏微驅動腦神經介入手術機器人系統
8自由度氣液混合宏微驅動立體定向系統
8自由度氣液混合驅動立體定向系統包含4自由度氣動宏驅動模塊和4自由度液壓微驅動模塊。氣動宏驅動模塊負責大范圍全局定位，其工作空間可充分覆蓋人腦區域；液壓微驅動模塊采用雙平面并聯機構，用于局部精細調整。在3T強磁場環境中，該系統表現出良好的磁共振兼容性，磁共振圖像信噪比損失不超過2.3%，幾何畸變率低于0.18%，末端夾持點剛度達到12.04 N/mm以上，為腦神經介入手術提供了大范圍、高精度的立體定向支持。
氣液混合驅動腦神經介入機器人驅動架構設計與性能評估
2自由度仿生蠕動式軟體驅動器
針對長距離穿刺操作中的精準性和穩定性需求，團隊開發了一款2自由度仿生蠕動式軟體驅動器。該裝置受生物體蠕動機制啟發，突破了傳統剛性傳動限制，能夠在有限空間內實現穿刺針的旋轉與輸送運動。基于行波推送原理，驅動器可獨立控制針體的旋轉和平移動作。在1.2-1.7 Hz工作頻率下，其平移速度超過0.2 mm/s，旋轉速度大于0.5 rad/s，穿刺力高于0.8 N，最大鎖定力可達13 N，表現出良好的鎖緊性能和運動穩定性，有效解決了受限空間內長行程精準穿刺的操作難題。
仿生2自由度軟體驅動器的設計與性能測試
術中宏微磁共振成像技術
針對術中導航與精準定位的雙重需求，項目團隊開發了一種自適應的宏微磁共振成像策略以配合手術不同階段的需求。在穿刺針遠離靶點（大于等于10 mm）時采用宏成像模式，以1 mm2分辨率、每幀2.5秒的速度監控針體推進；當接近靶點（小于10 mm）時切換至微成像模式，分辨率提升至0.39 mm2，單幀用時17.9秒，實現精細引導。該rFOV-FSE序列相比全視野成像空間分辨率提高2.6倍，并有效抑制圖像偽影。結合SAM算法，系統可完成亞像素級針尖跟蹤，為機器人閉環控制提供高精度視覺反饋。
術中磁共振宏微成像技術
▍MRI引導機器人系統的多場景驗證
為評估手術機器人系統的定位準確性，項目團隊通過開展體模、人體標本及活體動物實驗，就機器人定位精度、臨床適用性和安全性等進行了驗證。所有實驗均基于術中磁共振成像引導條件下進行。穿刺操作使用外徑1.6 mm的MRI安全陶瓷針，通過宏-微驅動組合完成路徑對齊，并在實時MRI監控下執行進針。
體模實驗驗證定位精度
在仿人環境的體模實驗中，項目團隊采用明膠填充的3D打印人類頭骨模型，其中嵌入孔狀無磁標記作為目標點。通過術前MRI圖像規劃路徑，由機器人系統對齊顯影鞘管與規劃路徑。穿刺時先預插入約10 mm，再在全局MRI引導下由軟體驅動器完成最終推進。七次不同靶點定位結果顯示，針尖與目標點誤差均小于1 mm，平均精度達0.39±0.12 mm，初步證明系統具備亞毫米級定位能力。
MRI引導機器人系統的模型驗證和人體標本實驗
人體標本實驗驗證臨床適用性
為檢驗系統在接近真實手術條件下的表現，項目團隊在四例人體標本中進行了實驗。在術前MRI中規劃底丘腦核（STN）為靶點，平均深度約65 mm。開顱后術中MRI發現明顯腦結構或位置偏移，醫生據此更新路徑，導航系統重新發送數據并進行局部微調。術后MRI顯示最終定位精度為0.68±0.13 mm，表明系統在應對術中解剖變化時仍保持高準確度。組織學分析顯示針道最大寬度為1.79 mm，未見明顯結構性破壞。
活體動物實驗評估生物安全性
在活體豬動物實驗中，以左側伏隔核為靶點，術前及術中MRI均未發現顯著結構偏移，機器人按計劃路徑完成穿刺。術后MRI確認定位誤差僅為0.14 mm。病理切片經H&E染色和尼氏染色顯示，穿刺通道位于白質區，未損傷神經元密集區域，周圍細胞形態正常，表明該操作未引起顯著組織損傷或炎癥反應。
STN植入實驗中的人體標本腦組織切片
