假肢一直是機器人學和生物醫學工程領域的前沿性研究課題。
不過，由于假肢技術的進步需要微電子技術、計算機控制技術、機械設計與制造技術、新材料技術，以及人體生物力學、生物醫學工程解剖學等共同推動，其迭代進程一直較為緩慢。直到90年代初，才出現如智能假肢等產品，解決傳統假肢無法自然跟隨截肢者、速度變化范圍窄、步態靈活性差、穩定性不足等痛點。
1997年，德國公司Ottobock（以下簡稱“奧托博克”），研發出C-Leg智能仿生腿。2001年冰島公司OSSUR研發出仿生磁控膝關節等產品。這些智能仿生膝關節利用膝關節角度和踝關節力矩判斷假肢擺動的速度和位置，同時通過調節液壓缸阻尼，或者根據傳感器計算的形式進一步評估殘障人士步態，保證其行走過程中的穩定和安全。直至彼時，才最終實現對關節參數，以及站立相和擺動相的實時控制、調整。
其中，奧托博克研發的C-Leg智能仿生膝關節被評為德國影響世界50大發明的第31位。
如今隨著技術的進步，非智能機械式膝關節假肢亦已能實現智能假肢同樣功能。其中奧托博克已有上百年假肢、矯形器和行動輔具（輪椅）等相關產品研發經驗。近日，該公司正式發布了3R85 大牛SRU專利液壓控制系統膝關節，將膝關節的穩定性與靈活性結合在了一起?？祻?fù)技術再迎突破。
奧托博克通過內置的回轉式液壓缸，以及液壓切換系統（專利號：CN111225636A、CN112334095A），使假肢用戶可以在全步態周期內得到動態支持，實現了從足跟著地到腳尖離地過程中的自然過渡，讓假肢用戶的步態呈現出自然仿生的效果。也正因?yàn)榫邆淞诉@種特殊的液壓缸設計原理，這款膝關節在擺動期內也具備高度的支撐期屈曲阻尼。這種功能將在用戶行走過程中發生磕絆時發揮作用，輔助假肢用戶支撐住身體，降低摔倒風險。
此次，奧托博克推出這款產品的目的，就是期望以非智能化手段，實現假肢的關鍵功能，同時解決殘障人士在假肢產品使用過程中的痛點問題。
推出非智能類的假肢膝關節產品，以技術手段降低產品價格
據2006年第二次全國殘疾人調查數據顯示，我國各類殘疾人總數為8296萬人。其中肢體殘疾人數為2412萬人，截肢人數為226萬，占肢體殘疾人數的8%。而這226萬截肢者中，70%為下肢截肢者，約有158萬人。
如今，因各種疾病、交通事故、工傷、自然災害等因素引起的下肢截肢人數仍在持續遞增。但假肢等用于恢復四肢功能性障礙康復輔助醫療設備價格昂貴、維修程序復雜等因素，使得患者需承受昂貴的假肢設備使用經濟負擔。
3R85大牛的誕生則從技術角度進一步解決了該問題。

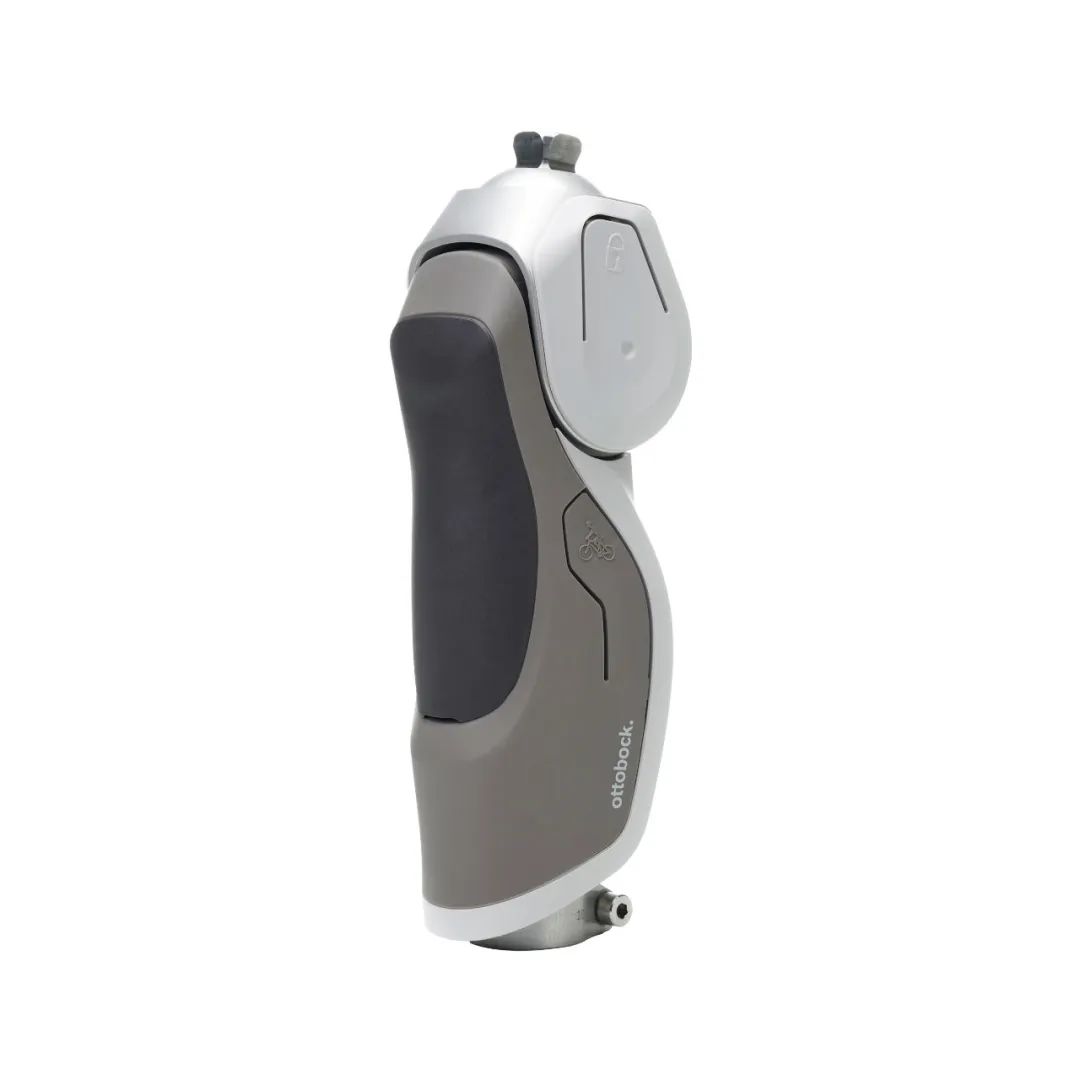

奧托博克3R85大牛膝關節
據了解，3R85 大牛是奧托博克非智能產品中目前功能最強的一款膝關節假肢產品。使用3R85 大牛殘障人士可以交替下樓梯，可以下水，可以在多種運動模式中切換，同時該產品還具有防磕絆功能。
奧托博克告訴動脈網：“我們希望能夠通過技術手段，而非材料及供應鏈?zhǔn)侄伟旬a(chǎn)品價格降得更低，讓殘障人士都能用得起假肢膝關節?！?/span>
回轉式液壓缸及SRU液壓控制系統，全步態周期內提供動態支持
假肢研究需要從膝關節構造、腿運動的控制方式、踝關節和腳的構造，以及材料的選用四方面予以突破。其中膝關節作為鏈接和控制人們?nèi)粘＿\(yùn)動的重要部位，是下肢假肢產品研發的關節。人工膝關節產品不僅要模擬原有關節的運動模式，還需在最大程度上保證人行走的安全性及穩定性。
目前市面上的膝關節可以從氣壓膝關節、液壓膝關節、智能膝關節等控制機制進行分類。
奧托博克自主研發的3R85 大牛膝關節內部高強度的回轉式液壓缸專利設計，以及SRU 液壓控制系統使之能夠在全步態周期內為用戶提供動態支持。支撐期強阻尼功能使用戶在站立時保持穩定。液壓控制擺動期使用戶在行走時保持靈活。
多功能融合，使用戶能夠在不同的路面情況下實現正向及倒退行走，同時步態自然美觀。
具體而言，3R85 大牛膝關節考慮到用戶實際生活的需要，采用了新型默認支撐性能，結合其持續穩定的支撐期屈曲阻尼，可支持用戶在斜坡上實現雙腿自然交替地正向下斜坡。在一定程度上緩解了假肢用戶在戶外行走時的尷尬。
膝關節的默認支撐性能以及持續穩定的支撐期屈曲阻尼使用戶可以自然地雙腿交替下斜坡及下樓梯，無需側身行走，最大屈曲角度為145度。
特殊的液壓缸設計原理使膝關節在擺動期內也具備支撐期屈曲阻尼，因此用戶在行走過程中一旦磕碰到地面障礙物如門檻、石子等，膝關節的支撐期屈曲阻尼可以快速發揮功能，輔助用戶支撐住身體，降低摔倒風險。
除此以外，它高度的防水性能可以使用戶穿戴假肢去海邊暢游、泳池戲水、居家洗澡等。據了解，奧托博克通過6Y110舒沃銀離子帶密封圈硅膠內襯套等手段，使該膝關節懸吊性及抗菌性增強。用戶可穿戴該膝關節可防海水、淡水、含氯水（游泳池），防水深度可達水下1米。
除游泳等運動外，該產品還支撐騎自行車練瑜伽、翹腿坐、系鞋帶等多種運動模式。其內置4R57盤腿器，可實現360度旋轉假肢。而支撐期的鎖定模式則可支持使用者進行滑雪、輪滑等操作。而在操作上，用戶只需于關節體側面按鈕輕輕一按即可自主切換運動模式，操作簡單便捷。
同時，膝關節配有防水型鈦合金腿管，用戶無需單獨購買腿管產品。腿管連接處獨特的設計使腿管高度可調整，滿足用戶的個性化需求。
在腳的設計上（建議搭配元件），奧托博克則采用1C50 Taleo踏躍防水碳纖腳板。其滾動性能強，可以適應各種路面情況。據奧托博克相關用戶數據顯示，使用該產品用戶克輕松行走一整天。
兩大專利技術加持，以非智能化手段實現智能化功能
保持用戶在假肢使用過程中的安全性及穩定性，并防止磕絆一直是下肢假肢研發的難點和首要解決的問題所在。
對于技術研發者來說，不僅需要運用微電子技術、計算機控制技術、機械設計與制造技術、新材料等手段予以解決，還需要結合人體生物力學、生物醫學工程解剖學，對人體下肢的運動和受力情況進行動態的數量化分析，即步態分析。其研究主要方法則包括步態的影像測量、身體平衡測量、肌電測量、支撐反力測量及壓力分布測量等。
為什么奧托博克所研發的3R85 大牛非智能產品卻能實現防磕絆等功能？
奧托博克告訴動脈網：“3R85 大牛中的液壓控制系統是非常復雜和精密的。它是通過SRU專利的機械結構實現的，而非智能算法。
我們圍繞回轉式液壓缸，以及液壓切換系統進行了非常復雜的設計，并申請了兩個專利技術。其中液壓缸的技術原理，即在液壓缸內有一個支撐期默認阻尼控制系統。針對防磕絆常出現的擺動期，3R85 大牛內部的該系統可使之恢復到默認的支撐期，并提供極大的阻尼支撐，進而起到防磕絆功能?！?/span>
中國科學院深圳先進技術研究院的鄭海榮副院長曾說過這樣一句話：“對于一個綜合的現代化工業制造體系來說，高端醫學影像設備的屬性不單是一個醫療產品。在生產制造過程中，它可以帶動我國一批高端產業鏈的發展?！?/span>
康復輔具的發展亦遵循同樣的邏輯。
奧托博克這家百年企業突破了下肢假肢技術的核心壁壘，而其意義早已不僅在于技術的突破。
