作者簡介
第一作者：任曉強，男，碩士，1984年1月，高級工程師，主任，計算機科學，醫學發表論文9篇，山西省人民醫院。
通訊作者：方志遠，碩士，中國移動通信集團山西有限公司，醫療行業技術總監。
1 引言
醫療系統網絡的“5G化”是提升5G+智慧醫療創新的關鍵，從2020年開始，隨著國家工信部、國家衛健委先后下發了《關于推動5G加快發展的通知》、《關于下達2020年度衛生健康標準項目計劃的通知》、《關于進一步加強遠程醫療網絡能力建設的通知》、《“十四五”全民健康信息化規劃》等重要政策文件，將開展5G+醫療健康應用試點，促進5G在衛生健康行業的重點應用創新。智慧醫院的建設旨在利用信息技術提升醫療服務的質量和效率，改善患者體驗。而5G專網作為一種創新的通信技術，具備高速、低延遲等優勢，為智慧醫院的發展提供了良好的基礎。對于智慧醫院5G專網模型構建及應用的研究，國內外學者已取得了一定的成果。國內方面，文獻中的研究聚焦于基于5G本地區域網絡的智慧醫院定位與導航系統，提出了相關的設計和實現方案。文獻則探討了融合邊緣計算的5G專網支撐下的遠程麻醉機器人系統，該研究關注了遠程醫療領域的創新應用。而文獻的研究內容為融合5G與邊緣計算的智能醫療系統架構，這一研究在智慧醫療領域探索了結合5G和邊緣計算技術的系統架構。這些文獻提出了相應的系統設計和實現方案，并通過實驗室環境或局部應用場景進行了初步驗證。然而，目前國內的研究還相對較少，尚處于探索階段。國外方面，文獻主要描述了一個基于5G的智能醫療系統框架，并提到了相關的驅動場景以及安全挑戰。文獻和分別關注了5G與軟件定義網絡以及物聯網在智慧醫療領域的應用。這兩篇文獻都提到了通過5G和相關技術實現智能醫療系統的潛力，以及邊緣計算在智慧醫療中的作用。這些研究大多還處于理論探索和概念驗證的階段，需要進一步的研究和實踐來實現實際落地和商業化應用。目前國內外相關醫療機構等[11-15]，都重點圍繞5G+智慧醫療應用開展創新拓展，并取得一定的成績，例如：5G+遠程會診、5G+手術示教、5G+VR探視等。但所有的應用創新都是遠程輔助類，非核心業務的創新，同時，也產生了對于5G網絡的安全性、可靠性、以及接入方式的疑問，主要體現在：接入方式非5G（所有的5G+醫療應用主要采用的都是5G CPE（路由器）轉WIFI方式，醫療終端實際仍采用WIFI方式接入）、安全性存疑（絕大部分的5G+智慧醫療應用都在互聯網環境下，而不敢真正實現5G網絡與醫院內網的互通）、可靠性存疑（對于5G網絡連接的可靠性缺乏理論與實踐支持，可否保持7*24的穩定運行）。隨著5G技術的不斷成熟，特別是網絡切片、SPN傳輸、邊緣計算、人工智能等應用在其他行業的廣泛應用，解決醫院終端“安全、可靠”的接入5G網絡，“高效、便捷”的訪問醫院核心業務，是真正實現5G“賦能”醫院的關鍵，對于推動全國的5G+智慧醫療創新有著重要的意義，且引領作用重大。解決醫療終端設備“高效、快捷”的依托5G網絡“安全、可靠”的接入醫院的核心業務系統，是5G 技術賦能智慧醫療的關鍵。實現智慧醫院的全面升級需要強大的網絡基礎設施支持。這就需要5G專網的構建和應用，以滿足大規模數據傳輸、高清視頻傳輸、遠程診療等醫療需求。因此，本研究旨在探討智慧醫院與5G專網的融合應用，解決智慧醫院建設過程中面臨的關鍵問題，提高醫療服務質量和效率。2 5G醫療專網架構體系
2.1 5G專網技術概述
與4G項目，5G技術提供了更大的帶寬，可以支持更高速的數據傳輸，從而實現更快的下載和上傳速度。5G網絡具有更低的傳輸延遲，通信時延可以降低到毫秒級別，這對實時應用如遠程手術、虛擬現實和自動駕駛等具有重要意義。5G技術能夠同時連接更多的設備，不僅涵蓋移動終端設備，還可連接物聯網設備和傳感器，為智能城市和物聯網提供了強大的支持。5G具備更好的網絡可靠性和穩定性，通過使用多種技術手段來保證通信的高質量和連續性，以滿足醫療等關鍵應用的需求。5G專網采用了一種靈活的網絡架構，以滿足不同應用場景的需求，主要包括以下組成要素：核心網（Core Network）：負責處理用戶數據和控制信令，并提供服務管理功能。網絡切片（Network Slicing）：通過網絡切片技術；5G專網可以將網絡資源按需劃分為多個邏輯網絡；邊緣計算（Edge Computing）：將計算和存儲資源靠近終端設備，提供更低的延遲和更快的響應速度；Massive MIMO：利用Massive MIMO（大規模多輸入多輸出）技術來提供更好的信號覆蓋和更高的頻譜效率，支持大量同時連接的設備；虛擬化技術：通過網絡功能虛擬化（NFV）和軟件定義網絡（SDN），5G專網實現了網絡資源的靈活分配和管理，提供更高的可擴展性和靈活性。通過5G專網的架構和組成要素，智慧醫院可以實現更快速、可靠和安全的數據傳輸，提供遠程診療、遠程手術、醫療設備的遠程監控等創新醫療服務，進一步提高醫療服務的效率和質量。2.2 智慧醫院的5G專網模型構建
2.2.1智慧醫院5G專網系統需求分析
智慧醫院對于5G專網的需求主要包括以下幾個方面：（1）網絡安全：智慧醫院需要5G專網具備高級網絡安全功能，以保護醫療數據和病人隱私的安全。這包括數據加密、身份認證、訪問控制等安全機制，防止未經授權的訪問和數據泄露。（2）數據傳輸速率：智慧醫院的醫療應用需要高速的數據傳輸能力，以支持實時的醫療數據傳輸和處理。5G專網應提供低延遲和高帶寬的網絡連接，確保醫療數據的即時性和準確性。（3）設備連接密度：智慧醫院內部有大量醫療設備和傳感器需要連接到5G專網進行數據采集和交互。因此，5G專網需要具備高設備連接密度的能力，以支持同時連接大量設備，滿足醫療設備的正常運行和數據采集的需求。（4）應用場景需求：智慧醫院涵蓋多種應用場景，如遠程手術、醫療設備的遠程監控、醫療圖像的傳輸?shù)?。對于不同的應用場景?G專網需要滿足不同的服務質量需求，提供低延遲、高可靠性和大帶寬等特性，以支持實時數據傳輸和處理。綜上所述，智慧醫院對于5G專網的需求包括網絡安全、數據傳輸速率、設備連接密度等方面的要求。為了滿足這些需求，5G專網需要提供高級的網絡安全功能、低延遲高帶寬的數據傳輸能力，并具備高設備連接密度的特性，以支持智慧醫院的各類應用場景和服務需求。2.2.2智慧醫院5G專網的設計和實施

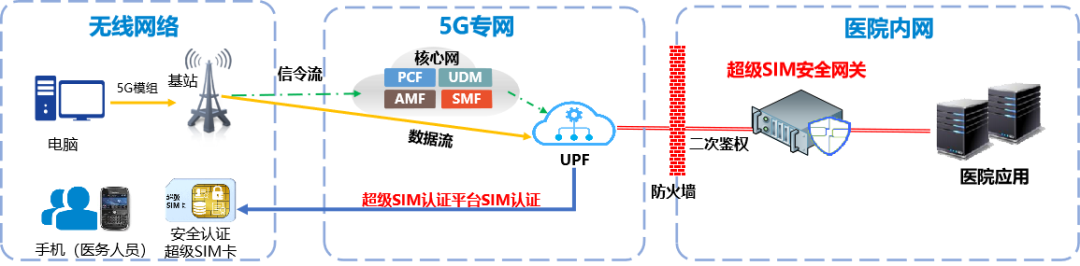

基于5G專網的基礎上，通過超級SIM安全網關產品為醫院提供醫療終端的身份認證和業務訪問能力，確保在5G醫療專網中實現讓正確的人，使用正確的終端，使用正確的權限，訪問正確的業務，獲得正確的數據，確保醫院5G專網服務的高效、穩定、可靠（如圖1所示）。
圖1 5G專網+超級SIM安全網關方案示意圖

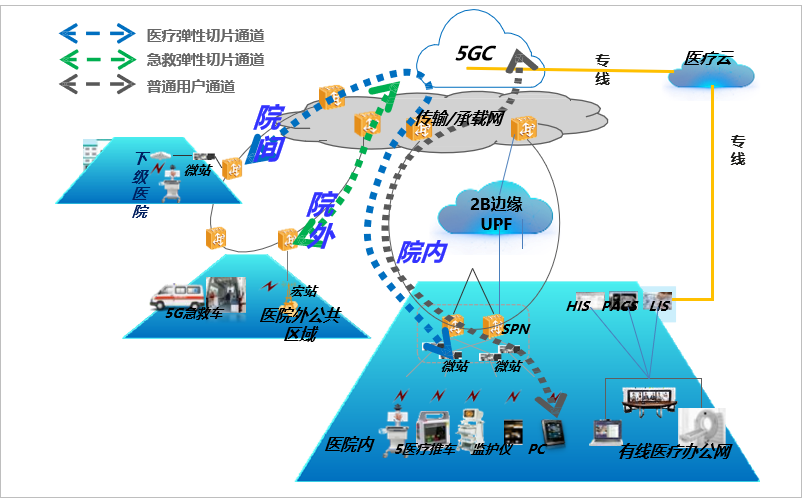

5G醫療專網的核心網與面向大網用戶的SA網絡相對獨立，采用“無線基站共用，核心網獨立部署，傳輸資源隔離”的方式組網，為醫院客戶提供一張隔離的、端到端高性能的專用接入網絡（如圖2所示）。為了保障用戶業務安全，通過定制數據網絡名稱（data network name，DNN）來區分數據網絡與路由隔離，保障用戶業務體驗，以及醫院用戶數據的絕對安全。
圖2 5G醫療專網總體組網
3 智慧醫院5G專網應用案例
3.1 醫院5G專網實施方案

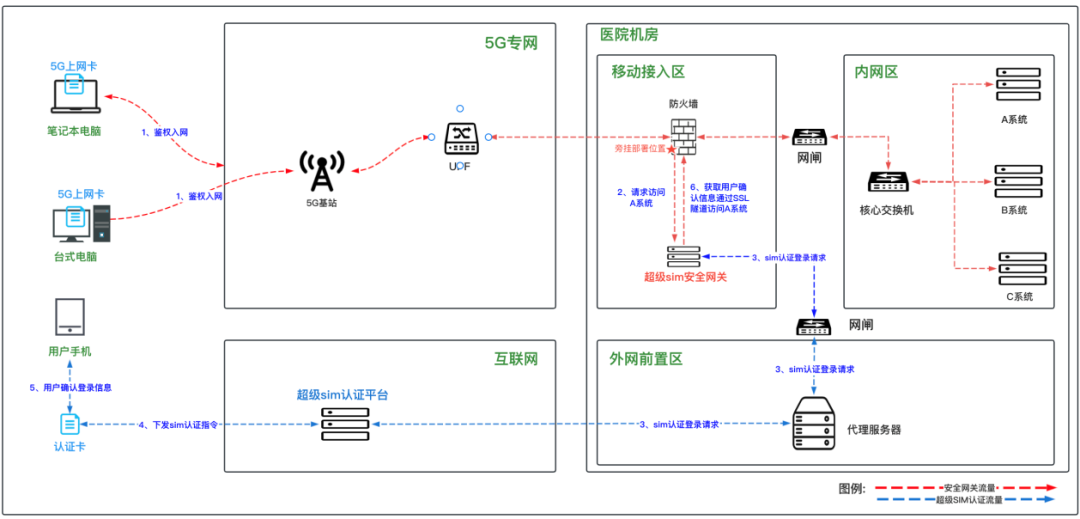

山西省人民醫院移動終端600部，在醫院機房內網區與內網前置區交界的防火墻旁掛部署超級SIM安全網關硬件，并在外網前置區部署一臺代理服務器作請求轉發到互聯網，與超級SIM身份認證平臺完成對接。在完成設備網絡對接后，方案計劃整體分為3個階段進行部署和測試。第一階段為“連通測試”階段；第二階段為“功能測試驗證”階段；第三階段為“生產試用”階段。各階段主要任務如下：第一階段——“連通測試”階段，主要完成超級SIM安全網關和上下游系統（如5G專網客戶端側、內網業務系統側、互聯網出口等）網絡聯通、設備參數配置以及測試賬號錄入。第二階段——“功能測試驗證”階段，完成零信任安全網關各項功能場景（如SIM認證一鍵登錄、連接穩定性、應用訪問、SPA端口隱藏、訪問控制、審計等）進行測試驗證。第三階段——“生產試用”階段，主要將醫院正式用戶分批、逐步接入安全網關，正式開始分批次進行接入試用。通過以上三個階段，逐步推進完善，在盡可能的減少對現有生產環境的影響的條件下，完成網關部署和支撐試用工作。
圖3 系統整體設計實施方案圖
3.2 實現多終端的5G改造
所有的5G+醫療應用主要采用的都是5G CPE（路由器）轉WIFI方式，醫療終端實際仍采用WIFI方式接入。通過多種形態的的5G模組（USB、PCI-E、CPE、網口）安裝在電腦終端，實現終端的5G改造，支持醫院的亞終端、電腦、PDA等。

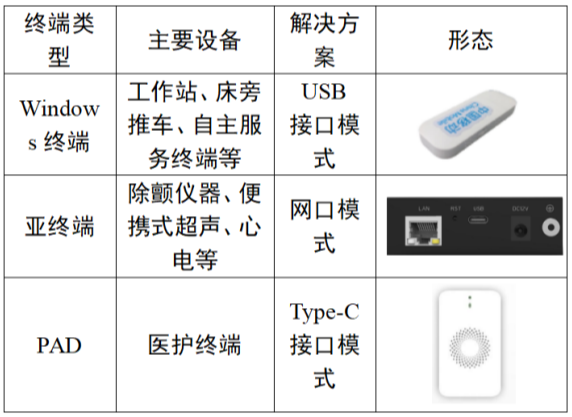

表1 多終端5G改造
3.3 應用效果
3.3.1 性能對比
醫院傳統的網絡建設方案主要采取綜合布線+WLAN方式，將各個終端設備連接至醫院的數據中心，以滿足終端訪問內網的需求。由于包括查線、布置線纜、調試交換機、線路連接等過程，不僅整體建設耗時較長，而且后續維護工作大。此外，隨著醫院移動設備的增多、覆蓋范圍的增大，內網WLAN暴露出覆蓋范圍不足、補點難度大、單AP接入能力限制、易被網絡攻擊等眾多問題。工程實施難度大：施工穿墻布線復雜，施工難度大；覆蓋范圍不足：隨著醫院業務的不斷拓展，對于無線覆蓋范圍，不斷提出要求，受限建設之初AP點位設計的影響，對于零星需求，基本無法滿足；單AP接入能力限制：單AP的接入能力有限，隨著醫院移動業務的不斷增減，高峰期對于無線網絡需求不斷增加，易造成網絡擁塞；存在安全風險：WLAN受限于其技術的廣播特性，易通過接入側發起攻擊，存在接入的安全風險；兼容性差：不同廠家設備不兼容，更換難度大。（如表2所示），本文從速率/時延、安全、頻段、移動性、終端、部署模式、維護方式等方面對5G專網與傳統“WLAN”方式進行對比，5G專網方式均優于傳統“WLAN”模式。

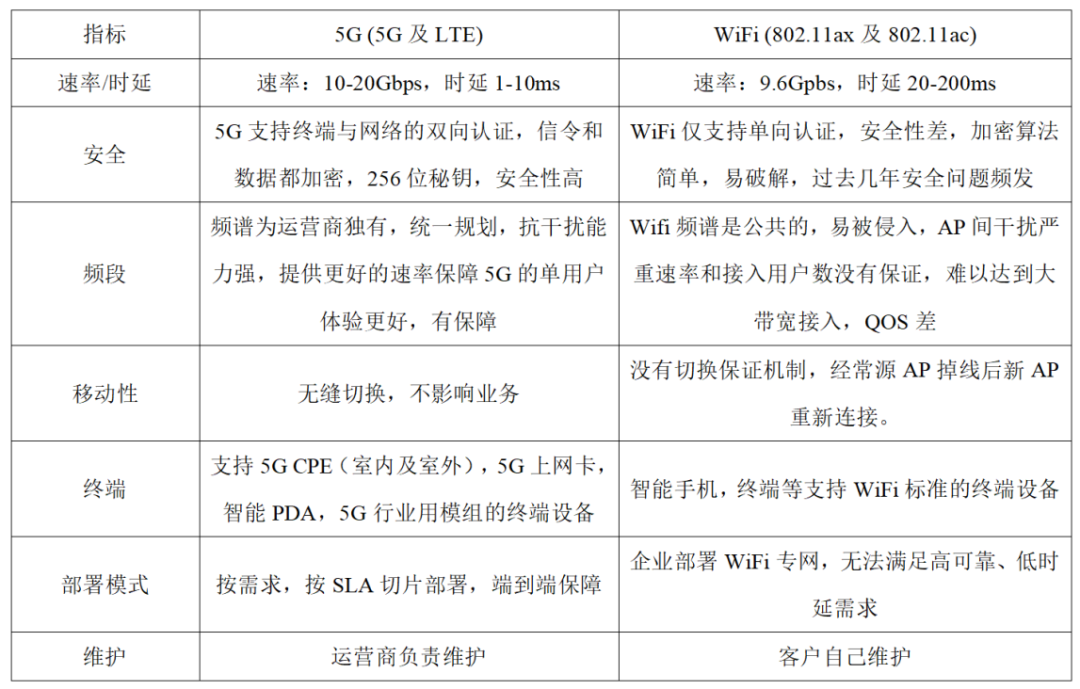

表2 5G專網與傳統“WLAN”模式性能對比
3.2.2 安全性分析
醫院5G專網模型在安全方面具有以下優勢：高級加密保護：5G專網采用了更加強大的加密算法，提供了更高水平的數據傳輸安全性。這意味著在數據傳輸過程中，敏感信息將受到更強的保護，減少了被黑客攻擊或竊取的風險。隔離網絡環境：5G專網可以為智慧醫院建立一個獨立的網絡環境，與公共互聯網隔離開來。這種隔離可以有效地防止外部惡意攻擊和未經授權的訪問。低延遲通信：5G專網的低延遲特性可以確保實時通信和數據傳輸。在醫療環境中，實時性是非常重要的，例如遠程手術、遠程會診等。低延遲通信可以提高醫療服務的效率和質量。彈性網絡架構：5G專網具備彈性網絡架構，能夠適應高負載和大規模連接的需求。在智慧醫院中，有大量的醫療設備、傳感器和終端設備需要連接到網絡，5G專網可以提供穩定的網絡連接，并支持大規模設備的同時通信。網絡切片技術：5G專網支持網絡切片技術，可以將網絡資源按需分配給不同的應用場景和服務類型。這樣，智慧醫院可以根據實際需求，為不同的醫療應用提供專門的網絡切片，確保每個應用都能獲得足夠的網絡資源和優質的服務。綜上所述，智慧醫院5G專網模型在安全方面的優勢主要表現在數據加密保護、隔離網絡環境、低延遲通信、彈性網絡架構和網絡切片技術等方面，這些優勢可以提高醫院網絡安全性和數據傳輸?shù)目煽啃浴?/span>3.2.3 經濟效益
以中型三甲醫院為例，采用全部建設WLAN無線模式（含三年維保費），再外加三年維保費總計六年，以六年為一個周期計算，六年期總支出約400萬元；采用5G專網服務方式，按照醫院600個無線終端計算，每終端租賃費為500元/年，且可按需調整，年服務費約為30萬元，六年期總費用約為180萬元；單個中型三甲醫院綜合考慮六年期可節省220余萬元左右，且不需考慮設備老化維保及報廢等因素，如廣泛應用經濟效益會更好。3.2.4 社會效益
雖然5G賦能智慧醫療提出多年，但始終未能形成好的解決方案，本次利用5G技術解決醫院移動終端內網接入，是該醫院與網絡通信運營商的一種創新嘗試，具備安全性、可靠性雙提升，具有極高的創新性，改變了原有wifi模式，解決了原有5G應用僅在醫療互聯網端的應用，對于賦能醫衛行業，既有非常重要的社會意義。4 總結
通過本次項目的實施，山西省人民醫院及醫聯體單位完成建設試點部署，構建一個完全依托5G網絡的醫療移動專網，實現智慧醫院5G專網無線基站共用，核心網獨立部署，傳輸資源隔離的新型5G專網模式。同時，為全國打造了具有可復制的5G+醫院場景技術方案及模式，利用5G技術，豐富醫療應用的場景，實現5G與醫療業務的深度融合，此模式進一步創新了5G在衛生健康行業的重點應用，并可借鑒全國推廣應用。智慧醫院5G專網模型的未來發展將聚焦于更廣闊的網絡覆蓋和容量、邊緣計算與人工智能的結合、虛擬和增強現實應用、無線醫療設備和傳感器的發展、遠程醫療與移動醫療以及數據安全和隱私保護等方面。這些趨勢將促進智慧醫院的數字化轉型，提供更高質量和便捷的醫療服務。免責聲明：轉載僅做分享，本文著作權歸原創者所有，如有侵權請聯系小編進行刪除。
