文丨何銳 教授
“如果每一件工具被安排好甚或是自然而然地做那些適合于它們的工作，能夠預判其他人的想法……那么就沒必要再有師徒或主奴了”。
——亞里士多德
“機器人是具有類似于人或其他生物某些器官（肢體、感官等） 功能動作的機械產品”。
——國際標準化組織（ISO）
“機器人”一詞最早于1921年出現在捷克作家Karel作品中，用來形容虛構的機器人角色。
20世紀80年代中期，醫療機器人誕生。1985年，工業機器人PUMA 560 ，一款多個方向上旋轉和彎曲的機器人手臂，輔助醫生進行神經外科活檢手術，用以固定患者頭部保持正確的位置，也開啟了歷史上第一次機器人手術。
20世紀90年代初期，機器人開始被應用于骨科領域，被改造為精確定位手術工具或引導切割的工具。1992年，第一臺真正的醫療機器人—Robodoc于美國問世，完成世界首例Robot THA。
20世紀90年代中后期，涌現出大量的微創手術機器人系統，從早期基于工業化的機器人逐漸發展為專用的手術機器人，更加專注于遙控操作，遠程控制機器人把持手術工具，使其按照指定通道進入患者體內。
1997 年，手術機器人之父王友侖成功研制出 “伊索”， 一種可以聲控的“扶鏡”機械手；1998年，“伊索”通過一系列升級改造，進化成了“宙斯”，2001年實現世界第一次遠程機器人手術，成功引入“全球外科技術共享”理念。
1999年，Intuitive Surgical公司推出達芬奇手術機器人，目前已推出四代產品。達芬奇壟斷手術機器人市場20余年，是迄今為止最成功、應用最廣泛的軟組織醫療機器人。
從1992年誕生首臺骨科機器人以來，到2000年后全球手術機器人進入高速發展期；從全自動機器人發展為半自動機器人，再到對未來全自動機器人抱持憧憬。
2022年，我們已站在新的歷史起點。
1
機械美學：基于工業機器人平臺的探索
從世界上第一家工業機器人制造商尤尼梅公司制造的Puma 560，到第一臺骨科機器人亦是第一臺真正的醫療機器人——ROBODOC，早期的醫療外科機器人系統大多脫胎于工業機器人平臺。
骨科機器人的首次應用是在關節骨科領域。20世紀80年代，每年75萬例髖關節置換手術中有15%的患者因?yàn)榧袤w松動等原因需要進行二次置換，這給醫生帶來很大工作量，也造成患者更多的術后并發癥。
因骨質和金屬材料一樣具備剛性，從工程角度很容易將計算機輔助設計(CAD)和計算機輔助制造(CAM)技術遷移到骨科手術機器人中。1992年美國 Integrated Surgical Systems 公司推出了一款主動型骨科手術機器人——Robodoc。
該機器人外科醫生比人類醫生可以更精確地對股骨進行髖關節置換，為全球首個主動型骨科手術機器人，同時揭開了機器人輔助人工關節置換的新篇章。鑒于它對手術精度的有效提高，也被稱為第一臺真正的手術機器人。

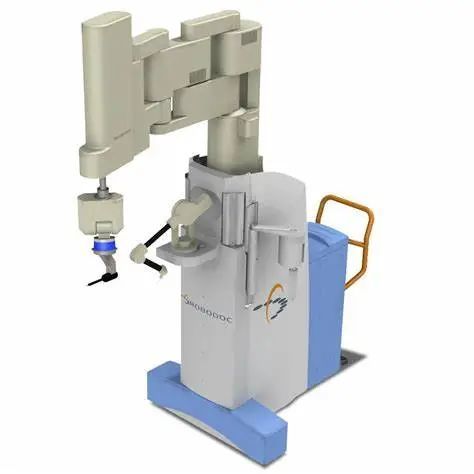

▲由于為傳統骨科手術帶來科技的創新，2016年11月，史密森尼美國國家歷史博物館將1989年ROBODOC原型收藏紀念。
在Robodoc機器人系統使用之前，醫生用鑿子、錘子在骨頭里鑿出一個洞，然后用骨水泥來修補這個洞，并補充置換關節之間的任何不規則的地方。
Robodoc機器人系統基于患者CT數據的術前規劃，確定股骨假體的大小和型號，連接機器人本體設備，隨后機器人便可自行進行切割磨削工作，術中無需醫師進行操作。外科醫生只是做很少的信息輸入工作，更多的作用是按下緊急關閉按鈕。
該機器人優勢在于可以通過操作器末端的壓力傳感器對骨骼的切割進行校準，并通過視覺系統保證骨切割的安全性，從而提高手術精確性。
Robodoc是一款脫胎于工業機器人平臺的主動式機器人，功能僅限于處理股骨一側。作為第一個主動型手術機器人，起初為了提高全髖置換手術過程中骨水泥永久固著的效果而研發，Robodoc 仍存在諸多缺陷，如手術時間過長、坐骨神經損傷風險較高、系統穩定性不佳等。

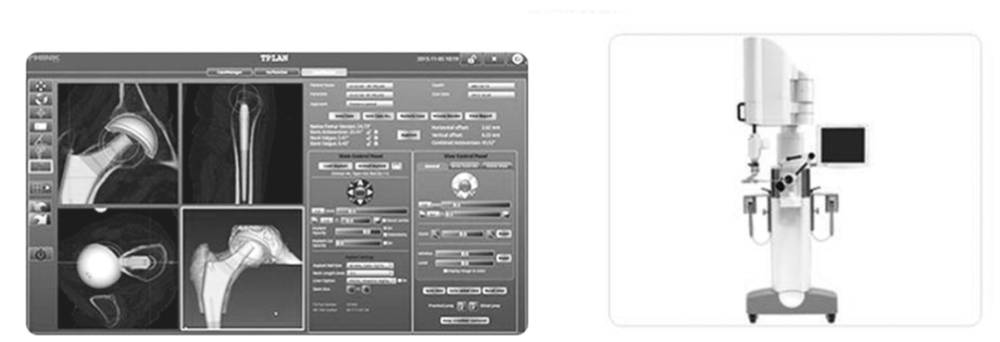

▲TSolution One機器人輔助骨科手術系統，在Robodoc基礎上不斷改進發展而來。
1997年，德國OrthoMaquet研制出了另一款機器人系統——CASPAR，它在設計和應用上與 Robodoc 系統類似，為完全主動式的人工關節置換機器人，可以在人工全膝和全髖關節置換手術中輔助進行骨面處理，開展關節置換和交叉韌帶重建手術。由于早期出現的臀中肌損傷、注冊釘孔部位骨折等較高的并發癥,后因銷售以及安全事故于2004年破產清算。

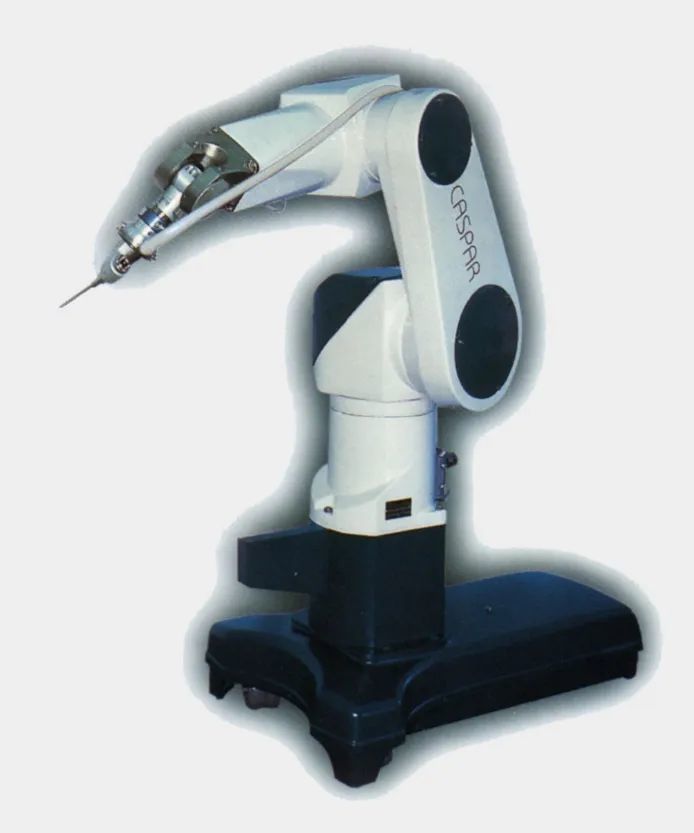

▲CASPAR與 Robodoc 系統類似，為主動式機器人。
基于工業機器人構型的骨科手術機器人早期主要基于CAD／CAM原理對關節置換的病骨進行切除操作，盡管手術精度高于常規手術，但CASPAR在市場的退出以及Robodoc機器人在市場的幾經周折都表明，其具備工業機器人特征的自主作業模式尚未得到醫師的廣泛認可。
但Robodoc代表了醫學中的一種學術流派，認為機器人可以且應該在人類監督下執行更多的外科手術程序，但不必直接受到人為的控制。這一學派正引領著外科手術更多的依賴人工智能的發展趨勢。
2
走向成熟：回歸現實“觸覺”
20世紀90年代中期，醫學界中占主導的聲音，仍然是保持人類外科醫生的完全性控制，輔助性手術機器人比自動手術外科機器人使用得以更廣泛地發展。
此時，機器人與外科醫生之間的交互方法也取得了新的進展，讓機器人和人同時控制手術工具的把持和移動成為可能。手術導航性質的機器人一定程度上解決了希望能完全控制手術的外科醫生的擔憂。
▲“主動約束”概念下的Acrobot 機器人系統
為保障手術過程中機器人的安全性和醫師對機器人的主動控制能力，英國帝國理工學院Davies等于1994年提出了“主動約束”概念，并于1997 年研發出Acrobot 機器人系統，基于力反饋的主動限制式機器人，能夠根據機器人末端執行器的所處區域，來調控機器人末端的運動狀態。
Acrobot主要應用于全膝關節置換術和微創膝關節單髁置換術，該機器人定位為手術助手，既在醫師手動控制下按照規劃進行作業，又能限制醫師手的抖動以及機器人運動的范圍，形成“主動約束”或者“Hands—On”技術的操控機制，達到人機共享方式作業。
由于主動型機器人的諸多缺點，使得像ACROBOT這種半主動型機器人得以發展，外科醫生可以在術前決定好的手術范圍內自由操縱機械臂，ACROBOT技術為后來開發的MAKO系統提供了思路。
成功采用“Hands—On”技術的機器人還有MAKO RIO機器人，被稱作“觸覺交互”模式的機器人。
MAKO成立于2004年，其前身是 1997 年成立的 Z-KAT，一家源自麻省理工學院的機械臂研發公司。創始人們嘗試將WAM全臂機械手應用于手術中，改裝成外科手術的試驗臺，這就是MAKO的原型。
MAKO醫療公司開發的RIO機器人，主要面向膝關節和髖關節置換手術，2013 年被美國醫療器械制造商 Stryker 收購，并更名為MAKO plasty。

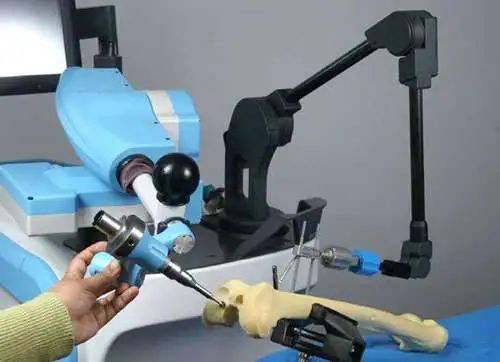

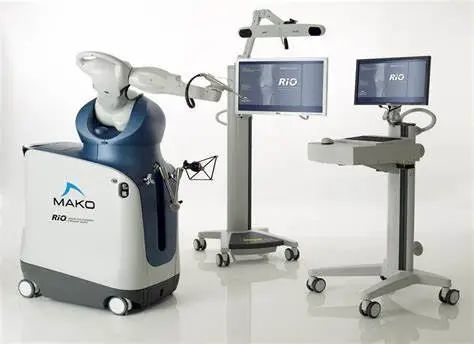

▲強調“手感”的MAKO RIO機器人系統
該系統采用基于骨性解剖標志點的配準方法完成三維配準，用光電跟蹤器完成工具和患者的實時位置追蹤。RIO 系統并不主動完成骨切削，需要術者和機械臂配合，共同操作手術器械進行手術操作，在醫生把持下通過力反饋的方式輔助醫生完成準確的骨骼切削操作，若偏離手術路徑以直接力覺反饋的方式來提示醫生。
與ROBODOC不同，MAKO屬于半主動式的封閉系統，強調“手感”在關節置換手術中的重要作用，回歸到醫生現實“觸覺”。

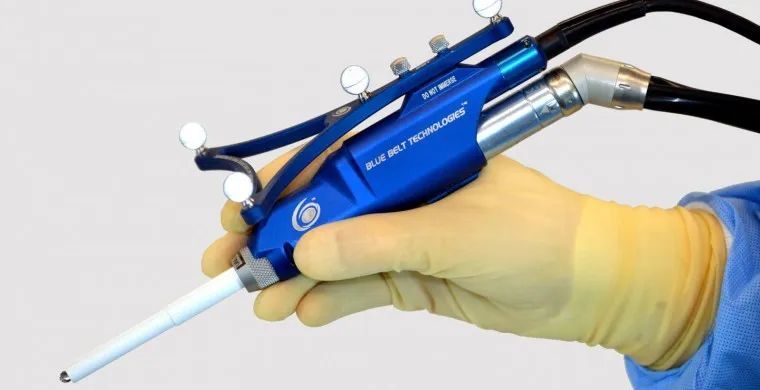

▲輕量化手持關節置換手術工具NAVIO，需要醫生更多的參與。
此后，各國進一步研究，并相繼開發出各自的骨科手術機器人，如更加輕量化的手術工具OMNI iBlock機器人、手持式的膝關節置換機器人NAVIO、機器人輔助手術系統ROSA Knee等，仍需在外科醫生直接或間接控制下進行操作，且僅參與外科手術過程中的某一部分。
手術機器人助手的目的更多地演變?yōu)榉€(wěn)住手術室里外科醫生的雙手，賦予手術機器人“觸覺”功能，讓醫師在手術中對機器人恢復“主從地位”。
3
烽煙四起：通用智能機器人進化之路
目前，手術機器人國內外市場基本形成腔鏡機器人為主、骨科機器人為輔，其他領域手術機器人多元發展的格局。骨科手術機器人又分為關節骨科、創傷骨科以及脊柱外科手術機器人三種。
全球骨科手術機器人行業中的主要企業，如美敦力、史賽克、捷邁邦美、施樂輝等大型醫療器械公司正在加速占領醫療器械市場，競爭進一步激烈，上演群雄爭霸。
2013年，史賽克以12億美元價格收購Mako Surgical及其全膝關節或膝關節單髁置換手術機器人系統 RI0；
2016年，施樂輝收購骨科機器人公司 BlueBelt，2017 年宣布推出 NAVIO 手持式機器人輔助全膝關節置換術應用；
2016年，捷邁邦美通過以 1.32 億美元收購法國機器人輔助外科公司 Medtech，獲得ROSA 平臺；
2017年，強生開始就和 Verily Life 合作開展外科手術機器人項目，并于 2019 年收購骨關節機器人公司 Orthotaxy；
2018年，美敦力在以16.4億美元收購了Mazor Robotics公司，獲得了該公司的機器人輔助脊柱手術平臺Mazor。
經過幾十年不斷改進、創新和發展，手術機器人已經展現出其獨特的技術優勢，不僅引起了手術方式的革命，還推動了精準微創醫療的發展。
傳統骨科手術方式易受到患者體位定位、手術器械控制精準度及醫生個人經驗和疲勞程度等因素的影響，難以精準完成手術規劃，降低了手術成功率及可靠性。
骨科手術機器人與AI結合，使微創化、智能安全化、精準化與個性化疾病治療成為可能，有效彌補了傳統骨科手術的不足。手術機器人以人工智能彌補經驗的差距，以導航彌補視覺的不足，以機械彌補技巧的不足，以自動化技術克服人體極限。
自2016年始，中國工業機器人累計安裝量位列世界第一，是迄今為止全球最大的工業機器人市場。而在醫療機器人領域，更可謂方興未艾，前景無限，智能外科的邊界和高度不斷拓寬，醫療通用性及可及性持續提升。

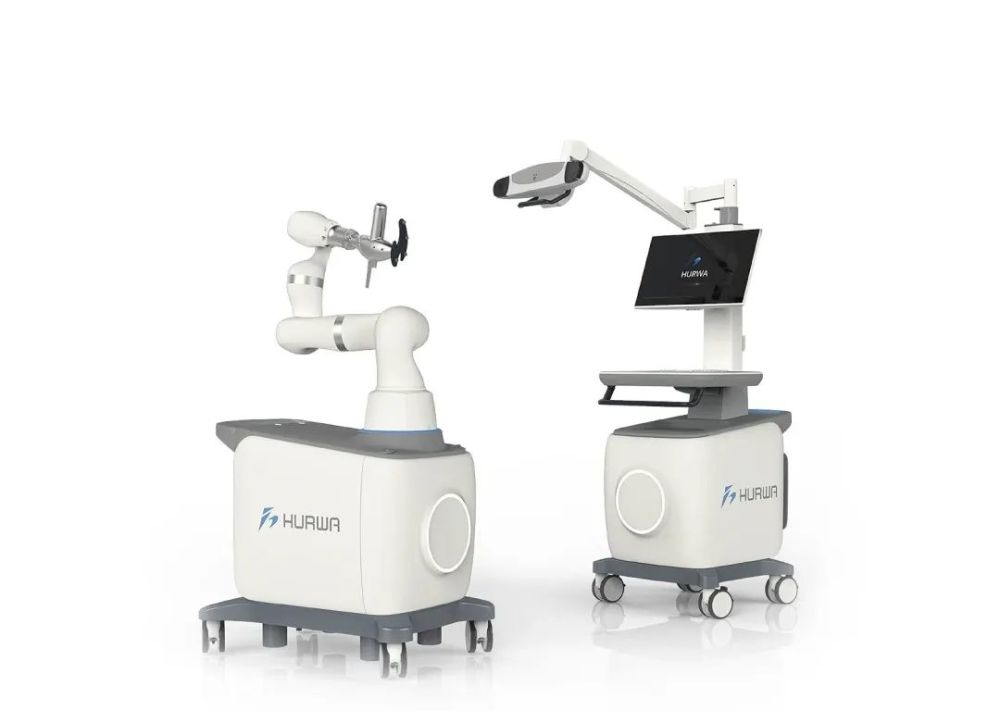

▲第一款國產關節置換手術機器人，配備全球首創自動截骨控制方式。
2022年1月25日，我國第一款國產關節手術機器人獲批上市，在全球首次實現機械臂和刀具的一體化和集成化設計，自動控制截骨方式。
從工業的機械設計到人性化因素的融入，再到指數級增長技術的集成，機器人越來越“聰明”，可以與人類醫生協同工作，但又獨立于人類醫生。
從1992年誕生首臺骨科機器人以來，到目前全球手術機器人行業井噴增長。
三十年間，手術機器人逐漸改變治療流程、簡化治療手段、優化治療理念、擴展治療邊界，即使目前依然需要醫生的大腦，但關節置換手術發展趨勢必將朝著微創化、精準化、效果一致化穩步前進。
