快速導讀
干細胞實驗室是從事干細胞基礎研究、制劑制備、技術開發、醫療服務的重要場所。目前，干細胞實驗室的建設總體原則主要參照2010版《藥品生產質量管理規范》（簡稱GMP）、《醫院潔凈手術部建筑技術規范的規定》(GB50333)等規范標準，在交付科室投入使用后，壓差梯度的控制對于臨床細胞培養細胞生存尤為重要，影響壓差梯度的內外因素有很多，本文以某醫院干細胞實驗室項目為例，對影響干細胞實驗室核心區壓差的主要因素進行分析。
01 干細胞實驗室建設的背景
干細胞(stem cell)是一類具有自我復制能力(self-renewing)的多潛能細胞。在一定條件下，它可以分化成多種功能細胞，目前主要應用于醫療、美容行業。干細胞技術是生物技術領域最具有發展前景和后勁的前沿技術，其已成為世界高新技術的新亮點，其最顯著的作用是再造一種全新的、正常的甚至更年輕的細胞、組織或器官。
01 干細胞實驗室
干細胞實驗室包括功能區與辦公區，功能區按潔凈度又分為潔凈區和非潔凈區，其中潔凈區包括潔凈儲藏室、干細胞制備間、物流消毒間、樣品傳出通道、采集物登記室、換鞋/更衣間、緩沖室，非潔凈區包括洗刷間、制水間、干細胞庫、耗材間、污物通道等輔助房間。辦公區包括辦公室、檔案室、會議室等辦公用房。
02 壓差
控制相鄰空間相對壓力可以控制氣流的方向，即相鄰空間之間的壓差。在干細胞實驗室的潔凈功能區，壓差來自于室內送風量和回風量、排風量的不同，控制各房間壓差的梯度，使氣流方向保持從高壓流向低壓，這對細胞制備過程中的防交叉污染起到關鍵作用。依據2010版GMP中對壓差的具體規范內容，“不同級別的潔凈區之間的壓差應不低于10Pa，必要時，相同潔凈級別的不同功能區域之間也應保持適當?shù)膲翰钐荻?。?/p>
02 壓差影響因素分析
01 項目基本情況
某醫院干細胞實驗室位于2號樓8層，主要功能區面積約占273.6㎡，通風系統管線穿越樓層至10層設備機房，新風取風口設置在10層屋面機房南側，排風口設置在機房北側，系統主要設備包含1臺新風機組，3組空氣凈化處理機組，7臺排風機，根據核心凈化區域規范要求，細胞制備間1和2、細胞制備間3和4、潔凈走廊及輔房分別由一組空氣凈化處理機組獨立控制。具體平面布局如下圖。

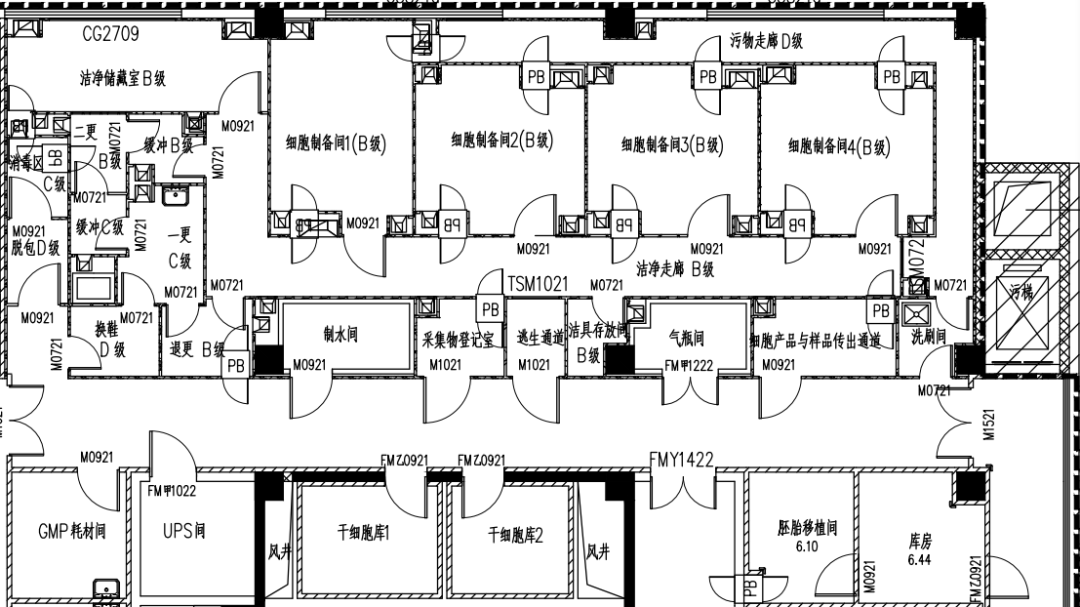

圖1 干細胞實驗室主要功能區布局
圖2 某醫院干細胞實驗室主要功能區風系統
02 一般影響因素
一般影響壓差的因素有很多種，例如在項目建設階段時原始設計不合理、施工過程存在不規范或存在質量缺陷、圍護結構或通風系統密封性不佳、室內環境檢測結果不合格、交付使用后未定期進行潔凈區的清潔和消毒、日常維護和管理不到位、操作過程不規范產生了交叉污染、系統運行時外界環境變化、系統設備故障擾動等等，本文的研究是基于合格交付使用后產生的壓差異常波動現象進行的影響因素分析。
03 直接原因
由壓差的概念可知，在系統正常運行的前提下，影響壓差的直接因素是進出各個房間的風量，即送風量、回風量和排風量。如果送風量大，回、排風量小，室內為正壓，反之為負壓。如果送風量過大，壓差超過要求值20Pa以上，室內容易產生風噪，室內的操作人員可能會產生壓迫不適感，細胞培養等實驗結果也可能有不同程度的影響。送風量與回、排風量只有維持動態平衡，房間的壓差才能夠維持相對正常。
醫院干細胞制備間一般都配有生物安全柜，生物安全柜常用的有全排型和半排型兩種，設計上的區別主要為全排型生物安全柜與系統排風互鎖，半排型生物安全柜為柜內自循環，即不接入系統通風。生物安全柜在使用時會在瞬時對房間的風量有較大的擾動，只要設計合理，房間的動態壓差一般能夠維持正常。
04 間接原因
系統為了保證室內環境的壓差梯度和潔凈度，設計時在設備機房的新風機和風處理機組內安裝了粗效、中效和高效過濾器，在潔凈室內的回風口和排風口也安裝了初效過濾器，這些過濾器在長時間的運行過程中會有不同程度的堵塞，影響潔凈能效的同時，也影響區域送風量和排風量，進而造成了壓差異常的現象。

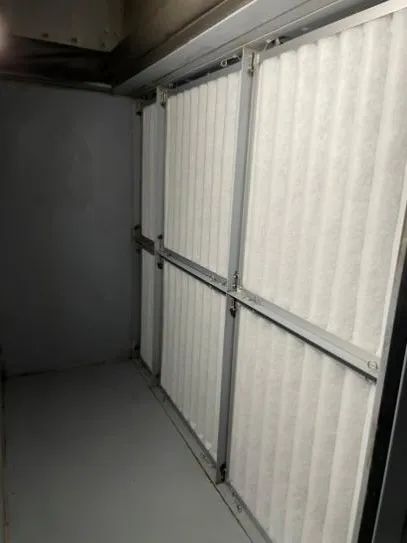

因此，系統中的過濾器潔凈程度是影響壓差的主要間接原因。下圖為某醫院新風機組內粗效過濾器的現場照片，更換周期到期后的過濾器已明顯臟且堵死，潔凈區的壓差值也相應出現了異常，在沒有其他操作的情況下，更換過濾器后，壓差恢復正常，由此可見，過濾器的潔凈度影響了新風量，進而對壓差造成影響。
圖3 粗效過濾器更換前后潔凈度對比

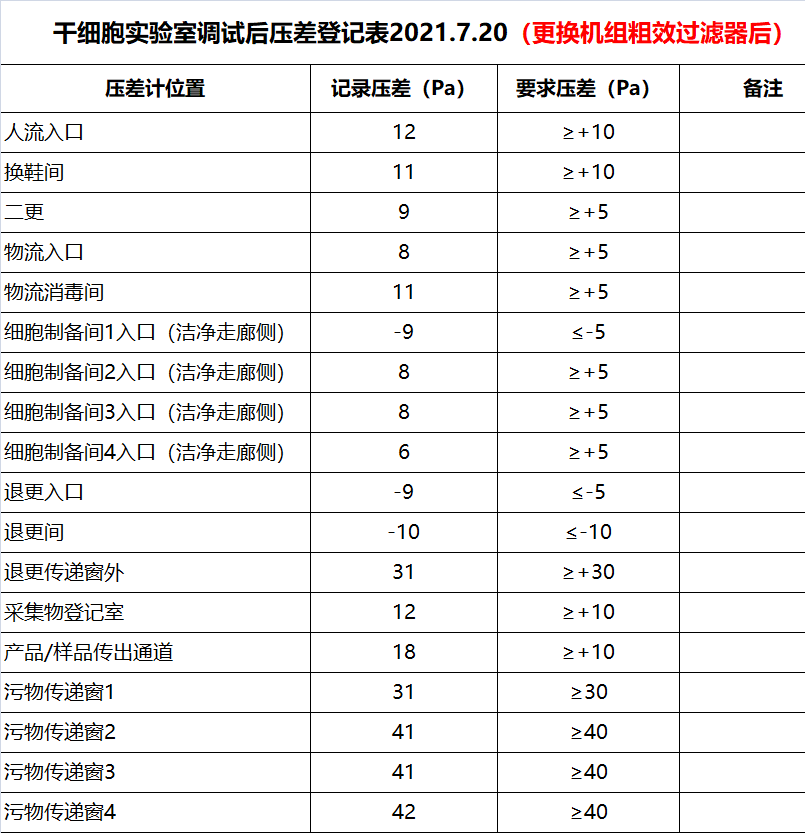

圖4 機組過濾器更換后壓差值對比 一般情況下，新風入口過濾網每周清洗一次，粗效過濾器每1-2個月更換一次，中效過濾器每2-4個月更換一次，高效過濾器每1-2年更換一次，室內回、排風過濾器每2周清洗一次，每個季度更換一次。
目前使用的各種凈化設備的進風過濾器大都是由易吸潮、易長霉的超細玻璃纖維濾材制造，同時，各種空氣過濾器中的無紡布濾材是最易吸潮和積塵最多的地方，也是各種細菌、微生物易繁殖生長的地方，因此，應建立凈化設施的清洗保養制度。按照制度的規定，定期對粗、中、高效過濾器進行清洗更換，減少塵埃在過濾系統內積聚，保證潔凈室潔凈效果，延長凈化設備的使用壽命。
另外，為了確保壓差的正常維持，需要保持壓差梯度的相鄰潔凈房間常常在墻面上裝有壓差顯示器，這也是最直觀反映壓差值的電子傳感顯示器。在壓差出現異常值時也應該對這類傳感器的電子性能進行相應的評估，如開關門引起短暫的失壓，關門后能夠快速恢復，因此要判別是短暫失壓還是電器故障，要進行綜合分析處理。在長期時間的運行后，壓差計的誤差值會累積，因此壓差顯示裝置的質量及運維檢修也是間接影響壓差的因素之一。
03 壓差調試實踐
針對以上原因的分析，結合某醫院的干細胞實驗室出現差異常情況的幾次調試經驗，在一次個別房間壓差出現偏低時主要采取了調節新風機的工作頻率，調節排風風閥的開啟度，達到控制系統送排風的風量，從而保障了壓差的相對穩定。
另一次在調大新風機工作頻率，風量幾乎沒有變化的情況下，通過檢查機組內過濾器的堵塞程度，發現已堵塞達到更換狀態，在完成了過濾器的更換工作后，再通過微調室內局部回風口的風閥開合度，潔凈區各個房間的壓差重新恢復正常。
根據以往經驗，初步歸納成以下調試步驟可供日后運維檢修時參照：

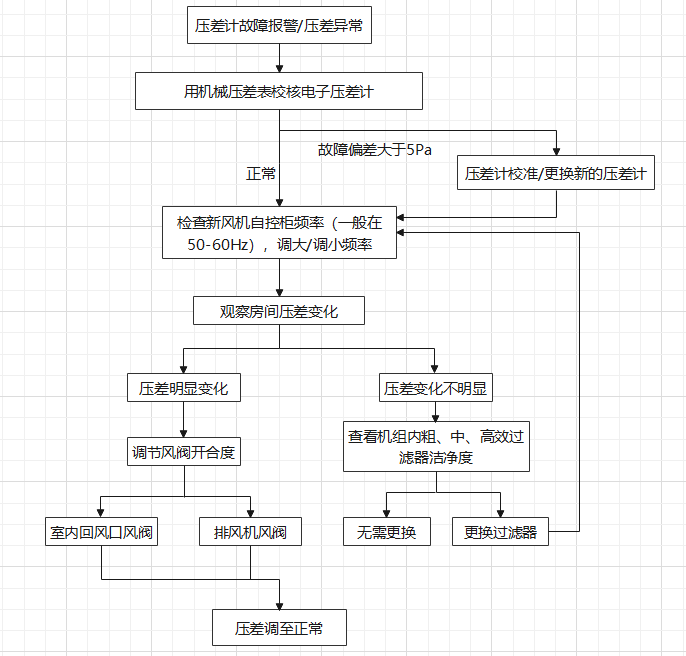

圖5 壓差調試步驟 從技術層面來說，在要求相對較高的潔凈實驗室方面，可以在設計初期考慮采用系統自動控制的方案，或者是自控與手控相結合的方式，不僅可以大大節省人力成本，減小調試難度，系統的穩定性和靈活性方也可以得到明顯提高；又比如在重要區域的過濾器上裝有壓差傳感器，監測其堵塞趨勢，可以做到提前預警更換，保障系統的安全和臨床的正常運行。
04 總 結
潔凈室壓差環境的影響因素眾多，在對潔凈室的實施技術、日常管理和維護、建設質量等方面都需要專業的嚴格把控，在嚴格遵守GMP標準規范的前提下，維持干細胞實驗室核心區的壓差正常穩定是保障細胞制備的一項重點運維工作。
從過往的運維經驗以及對前期項目建設過程的反思中也可以吸取經驗，在今后的建設和運維中盡可能避免，甚至在相關標準修訂時結合參考，更有利于推進今后的醫學發展。
本文摘自中國醫學裝備協會醫用潔凈裝備與工程分會優秀論文。
